Diseño Conceptual

miércoles 19 de noviembre de 2008

INTRODUCCION

Este proyecto, se enfoca en iluminar espacios exteriores de inmuebles desde 2.000 UF. en adelante. Estos espacios exteriores poseen una restricción a la entrada y la permanencia de las personas que conforman el conjunto habitacional muy baja o nula. Se está hablando entonces de todos los equipamientos de las diferentes propuestas inmobiliarias como: piscina, gimnasio, áreas abiertas habitables, quincho de asados, entre otros. En este caso nos enfocaremos a iluminar áreas verdes habitables.


DEFINICIÓN DEL ÁREA DE OPORTUNIDAD

Nuestra oportunidad radica en la necesidad de la gente por salir de sus hogares. Necesidad que lamentablemente puede estar, como no, en conocimiento del usuario.
La actual permanencia de las personas en sus hogares es elevada. Esto se debe a múltiples factores, como el alto índice de delincuencia, por ende la inseguridad que provoca el exterior. Otro agente no menor que ha contribuido con este fenómeno, es la tecnología y sus múltiples alternativas para realizar actividades desde la casa, ya sea entretenimiento, recreación (consolas de juegos, computadores, televisión, etc.), deporte (Trotadoras, elípticas, bicicletas estáticas, etc.), trabajo, tramites, etc.

Esta es una necesidad social, ya que el encierro es en parte, gran culpable de las actuales enfermedades, tanto que nos afectan, como de sus soluciones.
Por ejemplo, el caso de la obesidad. Esta ocurre cuando el consumo nutricional es mayor que la energía gastada por el cuerpo. Debido a esto, se dice que esta enfermedad es culpa de la tecnología, que ha reducido la actividad física de las personas. Otra de las patologías producidas por la falta de vida al aire libre, es el estrés. Este es un problema de salud mundial, se produce cuando a nuestro cuerpo se le exige una carga extra de energía, por presiones en el trabajo o emocionales. Una de las variables para combatir el estrés son; el hacer ejercicio, salir a pasear al perro, ir a nadar, o juntarse para caminar, entre otros.

En conclusión, la vida al aire libre es más que necesaria para combatir estas y muchos otros eventos adversos en nuestras vidas. Y en la actualidad se esta perdiendo, siendo este, uno de los motivos para potenciar la experiencia de salir y recrearse en lugares abiertos. En resumen, invitar a la recreación exterior.


CONCEPTO

Se estudia el hogar versus el espacio exterior. Con el fin de saber que ofrecer al usuario, para hacerle deseable salir de su casa.
En base a los resultados obtenidos, se desea complementar las características de ambos sitios y no convertir uno en el otro. Debido a que las personas cuando se encuentran en el espacio exterior, buscan las propiedades de este lugar, y no las de su casa, pues sino se quedarían en sus hogares.
Básicamente, el hogar ofrece un confort, y pues bien, esto es entonces lo que se quiere complementar con las propiedades del espacio exterior.
Consecuente a lo anterior, se trabajará en base al concepto de otorgar confort con el producto al usuario.

Para poder entender el confort, se definirán algunos conceptos.
CONFORT: Aquello que produce bienestar y comodidades.
BIENESTAR: Estado de la persona en el que se le hace sensible el buen funcionamiento de su actividad somática (física) y psíquica.
COMODIDAD: Cosa necesaria para vivir a gusto y con descanso.[1]

De estas definiciones, podemos obtener que el BIENESTAR, es una estado básico de las personas que se encuentran normales. Es decir, básicamente sanas y con todas sus cosas necesarias para vivir bien. Luego, la COMODIDAD es un valor agregado que potencia este estado básico en uno superior, de mejor nivel, que vendría siendo el CONFORT, entendiéndolo como un estado óptimo.


RESUMEN

¿Cuál es el espacio exterior que se va a iluminar?
AREAS VERDES HABITALES, DE CONJUNTOS HABITACIONALES DESDE 2.000 U.F. EN ADELANTE.

¿Cuáles son las necesidades de los usuarios en ese espacio y a su habitabilidad?
SEGURIDAD
RESGUARDO DEL CLIMA
ILUMINACION
AMPLIA VISIBILIDAD
COMODIDAD
PODER REALIZAR ACTIVIDADES FÍSICAS NO ESTÁTICAS
AIRE LIBRE
ENTRE OTRAS.

¿Qué generará el producto para el usuario final?
CONFORT=BIENESTAR +COMODIDADES.

¿Hay alguna experiencia que se verá potenciada?
LA RECREACIÓN EXTERIOR.



Procesos de Fabricación de ILKU

domingo 26 de octubre de 2008
Parte importante de la investigación, consiste ser conocedores de los procesos manufactureros de ILKU. De esta manera, al momento de la realizar la propuesta final (prototipo), sabremos plantearla en coherencia con las factibilidades constructivas que contamos.
LAY OUT de la Empresa



Zona Termoplástica
Es aquí donde se cortan y pegan las planchas de acrílicos, además de moldearlas. Se pegan con una mezcla de CLOROFORMO con polvillo de acrílico que ha ido acumulándose de los cortes. Se moldean en unas matrices pre-hechas, con los modelos establecidos. Estas matrices están hechas en madera con alambre. Básicamente, el alambre es el que le otorga al acrílico las hendiduras en el moldaje.



Posteriormente, estas son ingresadas al horno, el cual tiene una prensa horizontal que fuerza la matriz contra la base del horno para evitar la salida del aire. Ya que luego, por presión, se inyecta aire para moldear el acrílico contra la matriz.




Zona Soldaduras
Es aquí es donde se unen las laminas de fierro para formar las lámparas estilo colonial, y prácticamente la mayoría de las uniones metálicas.



Zona de Electricidad y Montaje
Es aquí donde se montan las piezas y se les inserta el circuito eléctrico y cableado.



Zona Manufacturas 1 Y 2
Esta es la zona más amplia, donde se realizan los trabajos de:

· Tornear las bases y techos de las luminarias.



· Cortan las panchas metálicas.
· Plegar las panchas metálicas.
· Hacer los cortes, perforaciones y hendiduras a los trozos de planchas metálicas ya cortados, según las matrices y plantillas.



· Doblar los tubos de fierro.

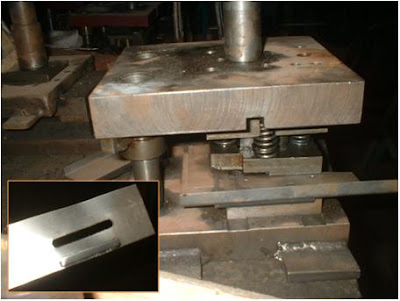

Cabe destacar la importancia de las matrices y plantillas, las cuales aceleran la producción, y evitan accidentes, de estas piezas con tantos detalles constructivos. Las matrices se montan en las dos prensas excéntricas que existen, tal operación toma unos 5 minutos al operario. La matriz superior se utiliza para dar forma a los extremos de una caja de un modelo de equipo fluorescente en particular. Esta matriz se utiliza para generar las entradas para las bases del tubo fluorescente (agujeros cuadrados) y los partidores (agujeros redondos).

En el caso de las plantillas, estos son elementos utilizados para trazar las piezas a cortar sobre la chapa metálica. Acelerando la productividad al evitar la toma de medición constante al trazar. Además de su amplia tolerancia (+/- 0,5 mm) despreocupa cualquier mal trazado que haga el operario.




Zona Pintura
Es aquí donde se la pintura electroestática se vierte en un tambor(a), el cual la expulsa por presión, a través de una pistola(b). Esto se realiza dentro de un closet(c), a estas alturas completamente blanco por el polvo de la pintura, donde se cuelgan(d) las piezas a pintar. Terminado esto, pasan al horno(e) donde se secan a altas temperaturas (190 a 195 ºC), para finalizar secándose al aire libre sobre una reja. Este último lugar se identifica como Zona de Secado(f).





Zona Lavado
Al momento de ILKU comprar fierros, estos le son entregados cubiertos por una grasa. Entonces son lavados en una mezcla de agua con "Fosfato de fierro (GARDONBOND A10)", para sacarles la grasa. Y además, protegerlos del óxido. Esta mezcla cada cierto tiempo es filtrada, para eliminar los residuos grasos del fondo del lavadero. De esta forma, poder reutilizar la mezcla, ahorrando costos para la empresa.




El mundo Inmobiliario

sábado 25 de octubre de 2008


EL
SISTEMA INMOBILIARIO

· Promotora
· C
onstructora
· A
gencia

Promotora
Primera Fase, Adquisición del Suelo. En primer lugar habrá que adquirir el suelo donde se quiere edificar y está función la cumplirán las promotoras inmobiliarias.

Constructora
Segunda Fase, Construcción de las Viviendas. Una vez adquirido el suelo, entrarían en juego las constructoras inmobiliarias. Ellas construyen los edificios poniendo en marcha a todos sus trabajadores, arquitectos, aparejadores, albañiles, etc.

Agencia
Tercera Fase, Comercializar las Viviendas. Una vez construidas las viviendas, habrá que comercializarlas, hacer publicidad de ellas y conseguir venderlas, esta fase final será la que lleven a cabo las agencias inmobiliarias.

Como podemos ver la inmobiliaria es un sistema complejo en el que muchos actores se encuentran involucrados, por esto nos centraremos en sólo en uno de ellos, la Agencia, ya que es la que es la que encarga del “OFRECIMIENTO INMOBILIARIO”, para poder entender que es lo que busca el usuario final y que se le está entregando en cuanto a luminaria.

OFRECIMIENTO INMOBILIARIO


Básicamente:
· T
ranquilidad
· P
rivacidad
· C
onectividad
· S
eguridad

Especificados en:
· Entorno
· Equipamiento
· Espacio y Terminaciones

Entorno
Elementos que rodean a la propiedad y que benefician al cliente en su diario vivir. Vías de acceso, Centros de estudio, Centros comerciales, Transporte Público, Lugares de esparcimiento.

Equipamiento
Elementos en el interior del conjunto habitacional que benefician al cliente y potencian la recreación. Ya sea; gimnasio, piscina, sala multiuso, entre otros. Este gráfico muestra el porcentaje de inmobiliarias que ofrecen diferentes equipamientos.



Espacio y Terminaciones
Características internas de la propiedad. Como tipo de baldozas, cerámicas, pisos, entre otros. Este gráfico muestra el porcentaje de inmobiliarias que ofrecen diferentes espacios y terminaciones.



Como podemos ver el ofrecimiento inmobiliario abarca todas las áreas de la propiedad, desde fuera del conjunto habitacional, hasta dentro del mismo inmueble. Otra forma clasificar el ofrecimiento de propiedades de la agencia inmobiliaria, es a quien ofrecen el inmueble, en esta clasificación hay dos grandes grupos:

· Cliente con proyección familiar
· Cliente individual y/o estudiante

Cliente con Proyección familiar
Este usuario tienen necesidades particulares como, conectividad con: Vías de Acceso, Colegios, Universidades, Supermercados Centros Comerciales. Seguridad, Tranquilidad, Áreas Verdes, Juegos Infantiles. Y los ofrecimientos de las agencias apuntan a esas áreas.

Cliente individual y/o estudiante:
Usuario con necesidades únicas de Conectividad, Completo Equipamiento, Ubicación a Pasos de: Acceso a Transporte Público, Universidades Supermercados y Lugares de Esparcimiento.

La agencia ofrece estas características creando propiedades que satisfaga las necesidades de estos usuarios.

Otro tipo de ofrecimientos o características que hacen llegar a los usuarios es la certificación ISO 9001 y Equipamiento ecológico (ECOHOME).

De esta manera podemos comprobar que las agencias inmobiliarias quieren llegar a usuarios variados, ofreciendo infinitas características.


La redes podrían iluminar el mundo, literalmente

martes 7 de octubre de 2008


La facultad de ingeniería de la Universidad de Boston se encuentra investigando, cómo reemplazar la radiofrecuencia por un sistema con el que podamos transferir datos, a través de la luz generada por focos LEDs.

Actualmente el sistema funciona encendiendo y apagando la luz tan rápidamente que el ojo humano no lo percibe, y dicen que podrían conseguir velocidades de 1 a 10 mbps .

Fuente: FayerWayer

Referentes de iluminación

miércoles 24 de septiembre de 2008
Estudiando referentes me encontré con una empresa chilena llamada LAMPARAS CHILE, la cual presenta un completo catálogo de su ofrecimiento de productos y servicios. Donde se puede encontrar la mayoría de los diseños típicos que se ven hoy en día en las construcciones chilenas. Además, de sus servicios como Modelación en 3D para una mejor presentación de sus proyectos y un Estudio Fotométrico, para asegurar y darle eficiencia a la necesidad y direccionalidad de la iluminación.


Taller IV

Este semestre trabajaremo con la reconocida empresa de iluminación ILKU, para finalizar proponiendoles un producto para su venta. Como ven, es un gran desafio...

Nos adentraremos en el mundo inmobiliario, analizaremos referentes y necesidades de iluminación, desarrollaremos un concepto de iluminar y de habitar un espacio exterior (segmento a trabajar). Para finalizar en el desarrollo de detalles y presentación de un prototipo.



Desarrollo de Diseño de Detalles

miércoles 13 de agosto de 2008

Medidas:
300 x 300 x 60 mm.

Materiales:
Acrílico 300 x 300 x 4 mm. (Tallado)
Acrílico 300 x 300 x 2 mm.
Papel Vinílico o Reflectante 300 x 300 x 0.5 mm.
Tela PVC 1200 x 81 x 0.5 mm.
Resorte de Acero 460 mm. de diámetro
Resortes de Acero (4) 260 mm. de diámetro
MDF (2) 300 x 300 x 9 mm.
Porta Pila Pila 3 Volt
Lija Amarilla para metal 300 x 300 x 1 mm.
Tornillos (4) 5 mm. de diámetro
Tuercas (4) para tornillos 5 mm. de diámetro
Cable 6000 mm.
Láminas de Cobre (8) 20 x 20 x 0.5 mm.
Tapa Porta Pila PVC 50 x 40 x 3 mm.
Tornillos Roscalata (6)
